為折彎機制造商量身定制的技術解決方案
我們的OEM解決方案旨在提供高度的靈活性，以滿足各個折彎機制造商的需求。與傳統的零部件供應商不同，我們與折彎機制造商合作，以提供獨特的，量身定制的硬件和軟件解決方案，可以配置為適合任何級別的功能，性能和價格，并且可以個性化定制以符合制造商的確切要求。
通過緊密的技術合作，我們可以幫助您簡化折彎機的設計和生產流程，使您能夠向客戶交付功能，生產率和性能最高的機器。

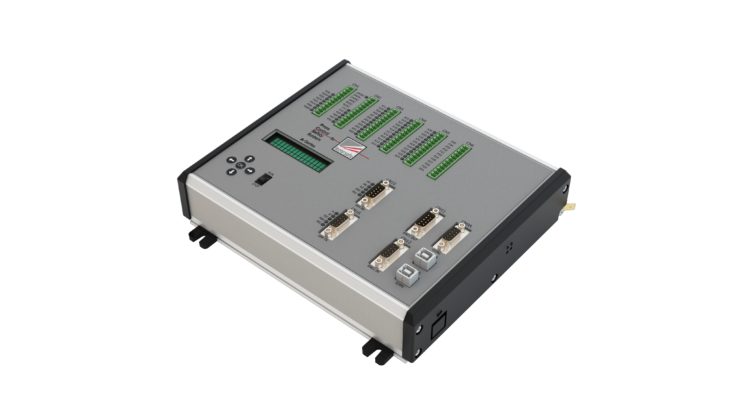

厚實的基礎實力是為折彎機開發完整解決方案的關鍵。PCSS-A系列安全控制器為您提供理想的平臺，可簡化折彎機的控制和安全管理，從而實現更高效，更具成本效益和靈活的機器設計。
PCSS-A 系列控制器提供了一個高效且具有成本效益的平臺，具有更少的組件，更少的布線，簡化的接口以及通過CE認證的硬件/軟件組合，從而最大程度地減少了設計和建造時間。
PCSS-A 平臺通過專用硬件和各種預配置或單獨定制的軟件模塊簡化了機器驅動器的控制，以適應液壓，混合動力和電動折彎機。
PCSS-A SmartLink 技術可在關鍵機器要素之間無縫集成，包括機器驅動系統，安全控制，光學保護，光學成像和數控機床系統。 這可以實現智能的信息流，從而顯著增強折彎機的操作，功能，性能和效率。
SmartLink 管理機器驅動系統，安全控制，操作員控制和數控系統的同步控制，以實現更高效，更簡化的操作。
機床系統的整體狀態可以實時顯示在數控機床上，以改善用戶體驗。
SmartLink 可以在CNC折彎程序中選擇和自定義光學保護模式?？梢詾槊總€(gè)折彎選擇不同的模式或模式的組合，從而允許精簡的折彎程序與工件的輪廓相匹配。
SmartLink 會(huì )自動在折彎程序的每個步驟上切換模式，并通過智能消隱單個傳感器來消除不必要的停止和踏板踩踏，從而縮短了循環時間并實現了最快的零件生產。
SmartLink 在數控機床屏幕上顯示診斷消息，以實時報告機器狀況和故障。 SmartLink
可以幫助服務人員快速識別并解決機器故障，從而最大程度地減少停機時間并使機器重新投入生產。
與 BendShield 技術配合使用時， SmartLink 支架可實現對集成保護系統的全自動調整。 發射器和接收器可以根據折彎程序中選擇的工具自動升降， 而無需任何操作員干預。先進的光學安裝工具檢驗確保機床配置正確，確保安全以及無錯誤的操作。
與 BendVision 技術配合使用時， SmartLink 可以管理數控機床的圖像數據流，以實現高級折彎功能， 例如角度測量，實時角度控制，有效的刀具識別及更多功能。
具有自動感應技術的 PCSS-A 可自動實時監控機器的運行和性能。 為了保持高水平的機器和操作員安全，包括機器控制命令，運動，方向， 速度和停止性能在內的所有內容都將被自動監控。 AutoSense 還確保符合國際安全標準，該標準要求自動監視機器超限和安全速度。
AutoSense Plus 提供額外的監視功能，以通過 SmartLink 在數控機床上顯示的視覺警報來檢測和診斷特定的機器電氣和液壓故障。 可以快速，輕松地識別機器問題，以使您的機器重新投入生產，并減少停機時間。
AutoSense Ultimate 添加了先進的動態閥監控技術，可以自動監控液壓閥，相關的控制命令和機器動作。
動態閥監控通過消除對液壓閥內置的獨立監控系統和監控傳感器的需求，從而降低了機器制造成本和復雜性。
無線腳踏板解決方案是 PCSS-A1 或 PCSS-A2 平臺的擴展選件，可以輕松地將無線功能集成到您的機器中， 并且可以靈活地將無線模塊集成到您現有的腳踏板中或從頭開始設計新的踏板。
集成的光學保護從未如此簡單，并且有多種選擇可供選擇，您的折彎機可以在安全性和性能與成本之間實現完美的平衡，以適應任何市場水平。 每個光學保護解決方案均包含一個激光發射器和接收器套件，只需連接到您的 PCSS-A 控制器即可。 通過 SmartLink 技術將功能和操作嵌入到數控機床中并實現自動化來提供無縫高效的防護解決方案。

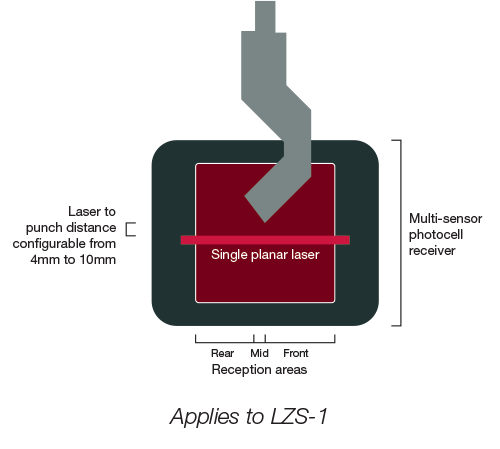

光學保護系統包括一套安裝在折彎機的上梁上的激光發射器和接收器。連續的激光保護上模刀尖周?chē)膮^域，在模具高速閉合時操作員可以手持工件。如果檢測到障礙物，機器將自動停止。
這種近距離保護使操作員可以不受限制地進入操作點以提高生產率，并且與傳統的光幕不同，它通過消除了連續進出操作區的需要而減輕了操作員的疲勞感。

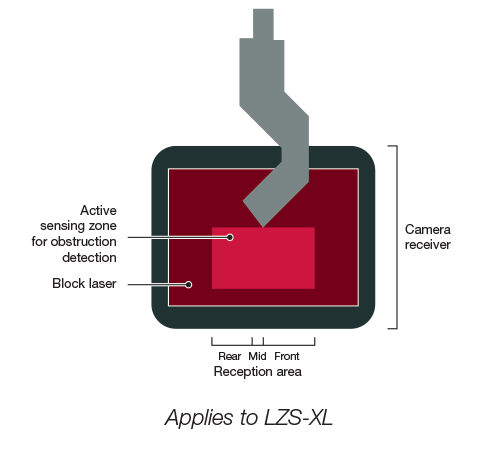

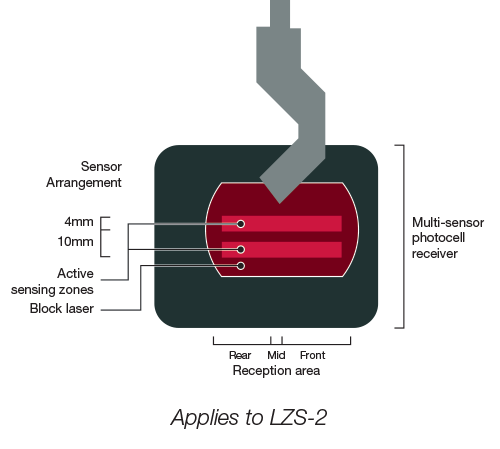

接收器對激光場進行處理，并將其劃分為三個連續的區域，以檢測從模具區域的正面、側面和背面進入的障礙物。
前部區域為模具的前方提供保護，而中部區域則保護上模刀尖后面的區域。后面的區域為使用分段模時產生的開口間隙提供額外的保護。
保護區獨立且自動靜音，以適應不同形狀的工件，從而允許零件高速安全地成型，以實現最大的生產力。
BendShield 動態感測技術通過在沖頭頂部包上無間隙的保護區域，同時保持高速操作，為折彎機操作員提供了高級光學工具保護。 通過 2 毫米的物體檢測分辨率， BendShield 甚至可以從任何角度檢測最小的障礙物。 采用 BendShield 技術的折彎機不僅最安全，而且生產效率最高，同時保證了安全性和高速性能。
RapidBend Ultimate 技術可以使折彎機不受限制地運行來實現最大的安全性和性能，從而改變了游戲規則。 通過高速動態靜音過程，并結合折彎屏蔽技術，模具可以以最大速度安全運行，然后就在材料接觸點過渡到折彎速度。 這有效地將變速點降低到 0 毫米，消除了不必要的慢速運行，從而最大程度地縮短了機器循環時間。RapidBend Ultimate可用于多種零件輪廓，包括帶有側凸緣的箱形彎曲。
每個周期最多可節省3秒鐘的時間，RapidBend Ultimate 可以提高機器性能，從而顯著提高您的生產效率。
PCSS-A 平臺通過下一代用于折彎機雙機聯動的解決方案擴展了機器控制的可能性。 我們先進的聯動適配器可在兩臺機器上同步安全功能和控制，并與專用的光學系統配對，可在單層和串聯配置中提供靈活的保護。

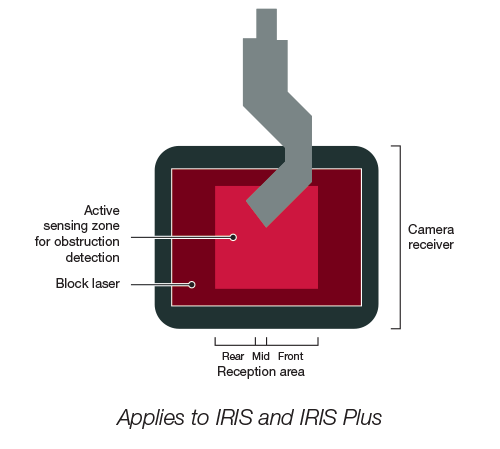

IRIS 和 IRIS Plus 光學系統在接收器單元中集成了實時圖像處理器。 我們的光學成像技術通過將高性能的光學保護與實時圖像處理功能相結合，為折彎機制造商提供了更大的靈活性。
作為組合系統，IRIS 和 IRIS Plus 型號都可以在模具高速關閉時提供高性能的光學保護，一旦彎曲過程開始，圖像處理功能就會(huì )接管。 在折彎過程中，系統會(huì )實時拍攝和處理圖像，并通過 SmartLink 將實時數據傳輸到數控系統。 由于圖像數據處理系統完全包含在 IRIS 和 IRIS Plus 接收器中，因此不需要其他處理硬件或軟件。
IRIS 和 IRIS Plus 光學成像是一個靈活的技術平臺，允許折彎機制造商利用實時圖像數據來開發和實現CNC系統中的各種高級功能和流程。 光學成像技術需要支持數控系統軟件，該軟件是為每個制造商共同開發和定制的。
使用更寬的 V 型模具時，彎曲速度管理有助于提高超過 10 毫米/秒的折彎速度。 IRIS 和 IRIS Plus 系統處理彎曲過程的實時圖像，以計算移動板材的角速度并測量零件成型的速度。 當角速度小于每秒 135 度時，可以有更快的彎曲速度。
BendVision 是我們圖像處理技術的擴展，可提供折彎過程的實時分析。 該技術已整合到 IRIS Plus 光學防護系統的現有硬件中，因此不需要額外的組件，從而為折彎機制造商提供了一種高效且具有成本效益的解決方案。
BendVision 在折彎過程中處理折彎模具和材料的圖像，并通過 SmartLink 將一系列信息傳輸到 CNC，包括原始和處理過的圖像以及折彎過程中的實時角度數據。 折彎機制造商可以使用實時 BendVision 數據來實現廣泛的定制功能和流程。 這些功能和流程是由 Lazer Safe 和折彎機制造商共同開發的。
當折彎完成時，BendVision 技術將提供一系列實時角度測量數據，包括材料的內外角、平均角度、材料翹曲角、各種材料類型的材料回彈角、厚度和紋理方向以及松弛角度。
數控機床接收 BendVision 角度數據的能力為實時角度控制開辟了廣泛的可能性。 數控機床不僅可以確認角度在公差范圍內，還可以使用實時角度加上測量的回彈角度來控制折彎深度，從而實現靈活的主動和動態角度控制解決方案。
我們提供一系列安裝支架解決方案，用于將激光發射器和接收器連接到折彎機。提供標準尺寸和定制尺寸，以適合各種機器類型，機器長度和光學配置。
我們的標準支架為了增強機械振動的耐受性，由高強度擠壓合金制成，并配備了可對激光發射器和接收器進行精確垂直調整的線性導軌和軸承。
在換刀過程中，彈簧加載的鎖定銷使發射器和接收器保持暢通，從而可以輕松地從機器末端取下工具。
SmartLink 支架可用于 IRIS 和 IRIS Plus 系統，可在工具更換期間自動調整和定位發射器和接收器。 SmartLink 支架包含一個緊湊的電動驅動系統，該系統與數控系統連接以實現完全自動化或簡單的一鍵式操作。
對于帶有自動模具更換系統的折彎機，SmartLink 支架提供了使整個更換過程完全自動化的終極解決方案，無需任何操作員交互。 當自動模具更換啟動時，SmartLink 支架可以自動移動到一個明確的位置進行模具卸載/重新加載，當模具更換完成時，可以自動移動到新的沖床位置，為操作員開始下一項工作做好準備。
| PCSS-A0 | PCSS-A0 Plus | PCSS-A1 | PCSS-A2 | |
|---|---|---|---|---|
| 技術 | ||||
| SmartLink | ||||
| FlexSpeed | Plus | |||
| AutoSense | Plus | Ultimate | Ultimate | Ultimate |
| 規格 | ||||
| 安全輸入 | 12 | 12 | 16 | 16 |
| 安全輸出 | 4 | 4 | 6 | 6 |
| 標準輸入 | 24 | 24 | 28 | 28 |
| 標準輸出 | 6 | 6 | 10 | 10 |
| 線性編碼器輸入/輸出 | 1, Y1 或 Y2 | 2, Y1 和 Y2 | 2, Y1 和 Y2 | 2, Y1 和 Y2 |
| 最小編碼器分辨率 | 0.1 微米 | 0.1 微米 | 0.1 微米 | 0.1 微米 |
| 編碼器計數器的速度量 | > 300毫米每秒 | > 300毫米每秒 | > 300毫米每秒 | > 300毫米每秒 |
| 響應時間（硬件中斷） | <1毫秒 | <1毫秒 | <1毫秒 | <1毫秒 |
| SD 卡（備份、數據記錄和高速軟件傳輸） | - | - | - | |
| CAN Open | - | - | - | |
| 以太網絡(luò ) | - | - | ||
| Ether CAT（以太網控制自動化技術） | - | - | - | OPTIONAL |
| 尺寸 | 229毫米 x 189毫米 x 45毫米 | 229毫米 x 189毫米 x 45毫米 | 229毫米 x 189毫米 x 45毫米 | 229毫米 x 189毫米 x 57毫米 |
| 擴展選項 | ||||
| 雙機互聯適配器 | - | - | ||
| SmartLink 支架 | - | - | ||
| 無限腳踏板 | - | - | ||
| 光學兼容性 | ||||
| LZS-1 | ||||
| LZS-2 | ||||
| LZS-XL | - | - | ||
| IRIS / IRIS Plus | - | - | ||
| 第三方光幕支持 | ||||
| 雙重保護支持 | ||||
| LZS-1 | LZS-2 | LZS-XL | IRIS | IRIS Plus | |
|---|---|---|---|---|---|
| 光學保護功能 | |||||
| 光學成像功能 | - | - | - | ||
| 激光發射器 | CLASS 1 | CLASS 1 | CLASS 1 | CLASS 1 | CLASS 1 |
| 接收機類型 | 多傳感器光電管 | 多傳感器光電管 | 攝像頭 | 集成 英特爾? 圖像處理器的攝像頭 | 集成 高速 英特爾? 圖像處理器的攝像頭 |
| 最大推薦光學范圍 | 8 米 | 8 米 | 15 米 | 8 米 | 4.5 米 |
| 最小物體檢測分辨率 | 4毫米 | 4毫米 | 9毫米 | 2毫米 | 2毫米 |
| Connector type | M12 8 pin | M12 8 pin | M12 12 pin | M12 12 pin | M12 12 pin |
| Tool compatibility | V tools and non-standard tools | V tools and non-standard tools | V tools and non-standard tools | V tools and non-standard tools | V tools and non-standard tools |
| Integrated status LEDs | |||||
| 特殊功能 | |||||
| 自動對刀 | - | - | - | ||
| 自動對齊確認 | - | - | - | - | |
| 特殊模具模式 | - | - | - | ||
| 軟停止模式 | - | - | - | ||
| 快速平板折彎模式 | - | - | - | ||
| 自動循環啟動 (ACS) | - | - | - | ||
| 折彎速度管理 (BSM) | - | - | - | ||
| 自適應環境感知 (AES) | - | - | |||
| 技術 | |||||
| RapidBend | - | - | - | - | |
| RapidBend Ultimate | - | - | - | ||
| BendShield | - | - | - | ||
| BendVision | - | - | - | - | |
| 性能 // 最小速度變化點 | |||||
| 平板折彎 | 8毫米 | 4毫米 | 3毫米 / 10毫米 | 0毫米 | 0毫米 |
| 箱體折彎 | 8毫米 | 4毫米 | 3毫米 / 10毫米 | 0毫米 | 0毫米 |
| PCSS-A 系列兼容性 | |||||
| PCSS-A0 / PCSS-A0 Plus | - | - | - | ||
| PCSS-A1 / PCSS-A2 | |||||
| PCSS-A 雙機互聯適配器 | - | - | - | - | |
| 安裝支架兼容性 | |||||
| 標準支架 | |||||
| SmartLink 支架 | - | - | - | ||
| IRIS | IRIS Plus | |
|---|---|---|
| 光學保護功能 | ||
| 光學成像功能 | ||
| 最大推薦光學范圍 | 8 米 | 4.5 米 |
| 光學傳感器 | ||
| 攝像頭 | 數字圖像傳感器 | 數字圖像傳感器 |
| 幀率 / 頻率 | 17毫秒 / 59赫茲 | 可選擇 5毫秒 / 200赫茲 或 10毫秒 / 100赫茲 |
| 數據分辨率 (傳感器) | - | 0.01 度 |
| 測量技術 | ||
| Type | 集成 英特爾? 圖像處理器 | 集成 高速 英特爾? 圖像處理器 |
| 存儲深度 | - | 每個周期最多可記錄 10 秒（2000 張圖像）的折彎數據 |
| 測量精度 | - | 高達 +/- 0.25 度 |
| 測量速率與幀速率同步 | - | 可選擇 5毫秒 / 200赫茲 或 10毫秒 / 100赫茲 |
| 成像技術 | ||
| 折彎速度管理 | ||
| BendVision | - | |
| 標準 | SmartLink | ||
|---|---|---|---|
| 規格 | |||
| 支架垂直長度 | 520 毫米 / 700 毫米 / 1000 毫米 | 700 毫米 | |
| 垂直調節范圍 | 350 毫米 / 530 毫米 / 830 毫米 | 500 毫米 | |
| 水平調節范圍 | 40 毫米 | 40 毫米 | |
| 最大推薦機器長度 | 15 米 | 6 米 | |
| 主要特性 | |||
| 精密直線軸承和導軌 | |||
| 自由滑動操作 | |||
| 自動電動驅動系統 | - | ||
| 電動驅動系統的最大速度 | NA | 20毫米/s | |
| 可調節鎖定手柄 | NA | ||
| 換刀鎖 | 手動 | 自動 | |
| 光學兼容性 | |||
| LZS-1 | - | ||
| LZS-2 | - | ||
| LZS-XL | - | ||
| IRIS / IRIS Plus | |||
準備采取下一步行動？ 我們的 OEM 嵌入式解決方案可供折彎機制造商使用，他們尋求標準化的長期解決方案與技術合作伙伴關系，以開發和增強其機器的整體設計。
我們的 OEM 合作伙伴計劃遠遠超出了提供產品和服務的正常范圍。 我們建立了密切的技術和業務關系，以便與每個制造商建立長期合作伙伴關系，這使我們能夠提供和維護最佳和最新的技術解決方案。 我們與合作伙伴一起不斷開發和改進技術，以滿足折彎機用戶不斷增長的安全和性能要求。
